電機就地賠償容積挑選及無功負荷的就地賠償

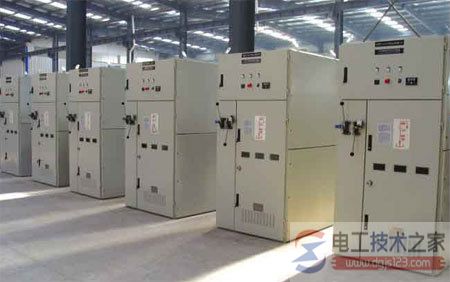

1、電機就地賠償容積的挑選

電機就地賠償容積的挑選,一般應以滿載時賠償其功率因素至1為宜,不可以以負載狀況測算。

以滿載狀況賠償,則載滿時仍為落后。若以負載狀況賠償至cos?=1,滿載(或負載)時必然過賠償(即功率因素超前的)。

過賠償?shù)碾姍C在斷開開關電源后,因為電力電容器之充放電提供電機以勵磁調節器,能使仍在轉動的電機變成感應發電機,而使工作電壓超過額定電流好幾倍,對電機的絕緣層和電力電容器的絕緣層都不好,因而,磁感應電機就地賠償?shù)碾娏﹄娙萜魅莘e可由下式明確:

QC≤1.732UNI0

式中:QC—就地補償電容器的三相總容積,kW;

UN—電機的額定電流,kV;

I0—電機的滿載電流量,A。電機就地賠償容積挑選及無功負荷的就地賠償

避免電機造成自激振蕩的電力電容器容積可按住式采用:

QC=0.9×1.732UNI0=1.5588UNI0

就地補償電容器容積挑選的基本參數是電機的勵磁電,由于不應用電力電容器能夠 導致電機自激振蕩是采用電力電容器容積的必備條件。

因為電機的功率因素與負載率、極少數和容積有非常大關聯,負載率越低,功率因素越低;極少數越多,功率因素也越低;另外,容積越小,功率因素也越低。

電機電力電容器生產廠定做6.9kV標稱電壓的高壓電容器和0.45kV標稱電壓的電力電容器。電焊工天地

2、電力電容器的過壓

2.1 電力電容器的無功負荷與運作工作電壓的平方米正相關

在正弦波形工作電壓標準下,電容器的無功負荷為:

Q=UI=U2/XC=ωCU2

從上式中能夠 清晰看得出,Q與U?2正相關,當電力電容器的運作工作電壓為額定電流的90%時,無功負荷Q減少了19%,而當運作工作電壓為額定電流的110%或120%時,無功負荷各自提升了21%或44%。

2.2運作工作電壓上升,使電力電容器的發燙和升溫都提升

電力電容器中因為物質損害造成的功率因素損害PS,能用下式表明:

PS=ωCU2tgδ

從上式中能夠 看得出,電力電容器的輸出功率耗損和熱值也伴隨著工作電壓值的平方米轉變,運作工作電壓的上升,會使電力電容器的溫度明顯擴大。當過壓太高時,便會造成 熱不平衡,最終導致電力電容器毀壞。

2.3　電力電容器的使用壽命隨工作電壓的上升而減少

電力電容器內部的絕緣層物質在長期性高靜電場功效下造成脆化功效,使電力電容器絕緣層抗壓強度慢慢減少而產生穿透。

電力電容器絕緣層物質的場強愈高,脆化愈快,電力電容器絕緣層物質的壽 命也愈短。

科學研究覺得,當工作電壓提升15%時,其使用壽命就可以減少到運作于額定電流時的32.7%～37.6%上下。

因而,嚴格管理電力電容器運作工作電壓在容許范疇以內,是確保電力電容器安全性運作的關鍵對策。

依據相低壓電容器運作工作電壓的標準,電力電容器不要在超出1.1倍額定電流下長期性運作。

2.4　賠償電容器串聯的危害

當每相中間的電容器組是由好多個每臺電容器串聯之后再連接電力網時,因為各臺電容器值的差別,而承擔的工作電壓并不一致,也會造成過壓(生產制造規范上容許的差值為±10%,過壓就可以做到20%)。此外,針對中性線不接地裝置的布線電容器組,兩色電容器誤差也會造成三相電壓的不平衡。

2.5　串聯電抗器的危害

當連接互聯網的電容器組選用串連6%的串聯電抗器以避免高頻率諧波電流共震時,要充分考慮改裝串聯電抗器后造成加于電容器組上直流電壓的上升,以防造成長期性過壓運作。

2.6　應提升補償電容器的額定電流

現階段在我國生產制造的移相電力電容器其額定電流是依照供電系統的規范工作電壓而設計方案的,比如0.4kV/6.5kV/10.8kV等,假如這種電力電容器接在變電站或在變電站周邊,因為合閘端關聯,其母線槽運作工作電壓通常高過電力電容器的標稱電壓,比如0.4kV或6.9kV或是11.8kV,在這個基礎上通常又很有可能在10%的過壓下不斷運作,更是以輕負載時更為嚴重,那樣將比較嚴重地危害到電力電容器的使用期限。因而必須向低壓電容器生產廠定做6.9kV標稱電壓的高壓電容器和0.45kV標稱電壓的電力電容器。

3、電力電容器的過電流量和過負載

3.1電力電容器的過電流量和過負載

移相電力電容器的過電流量和過負載主要是因為運作工作電壓的上升或高次諧波的崎變2個緣故造成的。第一機械工業部規范JB1629-75對移相電力電容器要求,務必能在因為工作電壓上升或高次諧波造成的不超過1.3倍的額定電壓下長期性工作中。假如電容器組的過電流量和過負載超出生產廠家要求的容許范疇時,應將電容器組從開關電源上斷掉,并采取有效對策加以解決后才可資金投入運作。

3.2電力電容器的電流量和功率因數角的關聯

三相電力電容器的額定電壓和額定值無功負荷的關聯:

IN=QC/1.732UN

運作中的三相電力電容器功率因數角輸出功率和運作電流量的關聯以下:

Q=1.732UI

3.3避免諧波電流共震過壓和電力電容器比較嚴重過負載

若安裝地址運作工作電壓并不高,但電力電容器過電流非常比較嚴重,則應關鍵考慮到波型崎變的難題,最先解決周邊客戶負載特性開展掌握,剖析其諧波電流成份及占比,找到造成諧波電流的緣故。當互聯網有諧波電流源并危害到電力電容器安全性運作時,能夠 在電力電容器控制回路中串連一組串聯電抗器,其感抗值的挑選應當在很有可能造成的一切諧波電流下均使電力電容器控制回路的總電感為感抗而不是容抗,從源頭上清除造成諧波電流的很有可能。串聯電抗器感抗值XL按住式測算:

XL=KXC/n2

式中:XC—補償電容器的直流容抗,Ω;

n—很有可能造成的最少諧波電流頻次;

K—靠譜指數,一般取1.2～1.5。

很有可能造成的最少諧波電流頻次,一般取n=5,則:

XL=1.5X5/n2=0.06XC

在我國用以8kV和10kV電力電容器的串聯電抗器,一般為三相變壓器鐵芯式,串聯電抗器的額定電壓應稍超過電力電容器的電流量。但應留意,因為串聯電抗器的結果,加于電力電容器上的工作電壓U?c上升了,其數值:

UC=UXC/(XC-XL)

假如系統軟件工作電壓較高,要避免因為改裝串聯電抗器造成的電容器工作電壓長期性過運作。

4、就地賠償?shù)牟季€方法

4.1立即啟動和降血壓啟動的電機的賠償布線

對立即啟動或以電磁繼電器、串聯電抗器、自耦變壓器啟動的高壓低壓三相異步電機,電機無功負荷就地賠償設備的電力電容器能夠 立即和它的小組出線接線端子相互連接,電力電容器和電機中間不用安置一切開關柜。當電機和開關電源擺脫以后其繞阻即是電力電容器充放電電阻器,因而無須所設電力電容器的充放電設備。高壓電機的就地賠償設備,一般串連連接6%容抗值的三相串聯電抗器,以避免高頻率諧波電流共震對電力電容器導致的危害。

4.2星—三角啟動器啟動的電機的賠償布線

針對選用星—三角啟動器啟動的異步電機,最好是選用三臺單相電電力電容器,每臺電力電容器立即串聯在電機每相繞阻的2個接線端子上,使電力電容器的接線方法一直和電機繞阻的接無生法忍一致,電力電容器和電機中間也不用安置開關柜。

4.3媒礦礦井中間變電站水泵的賠償

依據《煤礦安全規程》,媒礦礦井中間變電站離心水泵電機必須安置三組,一組應用,一組預留,一組維修。而電容器賠償機器設備能夠 只安置一組,三臺電機同用,選用機械設備。當電機啟動時,其控制箱的輔助電源開關觸點接入電力電容器柜的髙壓真空接觸器,當電機撤出運作時,控制箱的輔助電源開關斷掉電力電容器柜的髙壓真空接觸器。

因為電力電容器柜選用獨立的維護和操縱,其穩定性較高,但應安裝專用型電容放電設備(一般用互感器做為充放電設備)。

4.4啟動艱難的底壓電機的賠償布線

媒礦礦井底壓電機常常因供電系統間距很遠導致啟動艱難,這時候能夠 選用電機無功負荷就地賠償技術性,為了更好地提高負荷直流電壓,能夠 適度提升補償電容器的容積,當電力電容器的容積做到一定總數時(即過賠償),負荷端工作電壓有可能做到或超出電源電壓。

自然,一切正常應用時多余保證負荷端工作電壓做到電源電壓,不然路線有功功率耗損將擴大。

為了更好地防止導致電機的自激振蕩,電容器組應用獨立的真空接觸器操縱,真空接觸器由電動機控制交流接觸器的輔助觸點操縱導通,當電機擺脫開關電源時電力電容器也擺脫電機。電容器組應設專用型充放電電阻器或AD15型長命環保節能電容放電信號指示燈。

5、總結

電機無功負荷就地賠償設備關鍵的運用范疇為單邊轉動的負荷,如離心水泵、離心風機、壓離心風機、水泥球磨機等,不適感用以雙重轉動的機器設備,也不適感用以經常點動的機器設備。

電機選用無功負荷就地賠償技術性具備許多優勢,能夠 節省有功功率用電量8%～15%,節省無功負荷50%～80%;還可以降低路線運輸電流量15%～30%,做到進一步節省路線耗損和變壓器損耗的目地。采用電力電容器時要明確提出訂購的特別要求,規定電力電容器標稱電壓比原先提升10%,即髙壓為6.9kV或11.8kV,底壓為0.45kV,那樣做能夠 提升電力電容器的使用期限,另外也簡單化了電力電容器的維護,降低了電力電容器的故障率。
