雷賽步進電機(步進電機調速系統算法的設計)

發布時間：2021-03-15 15:00

在步進電機速度控制系統的設計中，算法是非常重要的一環。只有確定了算法后，才可以精確控制步進電機的速度，并同時達到精確速度控制的目的。同時，算法也是編寫軟件的前提和基礎。控制算法有很多種，常用的兩種算法是PID和模糊控制算法。

PID控制和模糊控制是兩種常用的控制方法，但仍存在一些缺點。例如，一般的PID控制容易出現過沖，并且模糊控制的穩態精度不高。它基于這兩種控制方法。改進可以創建各種更好的控制方法。本文所采用的具有動態補償功能的復合PID控制算法和模糊控制算法克服了上述缺點，取得了良好的實驗效果。

　1、PID 控制算法

PID調節的本質是根據輸入偏差值根據比例，積分和微分的函數關系進行計算，并使用計算結果進行輸出控制。該位置是通過離散化基本PID方程獲得的。您可以使用基本PID控制算法轉換位置PID，以獲得增量PID控制算法。要求高控制精度的系統通常使用位置算法，而將步進電機或多圈電位計用作致動器的系統則使用增量算法。

PID是工業控制過程中廣泛使用的控制算法，它具有原理簡單，易于實現，穩定性好，適用范圍廣，控制參數易于調整的優點。 PID控制不需要了解控制對象的數學模型，并且只要根據經驗調整控制器參數，就可以獲得令人滿意的結果。缺點是它對受控參數的更改更敏感。但是，可以通過軟件編程方法靈活地調整參數，以實現PID控制。盡管近年來出現了許多先進的控制算法，但由于其獨特的特性，PID控制在工業控制過程中仍占有相當大的比例，并且控制效果相當令人滿意。

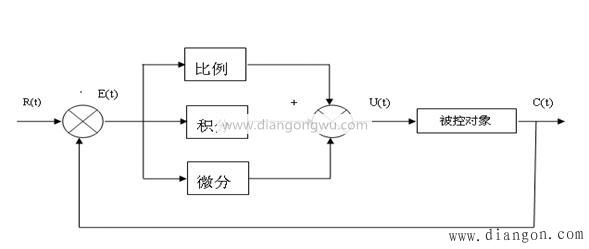

連續PID控制器也稱為比例積分微分控制器。換句話說，過程控制是根據誤差率（P-ProportionA1），積分（I-IntegrAl）和微分（D-DerivAtive）的比率來控制系統。該系統的基本框圖如圖1所示。

圖1 PID原理圖

控制律的數學模型如下。

* MERGEFORMAT * MERGEFORMAT（1）

用

或傳遞函數形式編寫：

* MERGEFORMAT（2）

在公式e（t）中：調節器輸入函數，即給定量與輸出量之間的偏差u（t）：調節器輸出函數。

Kp：比例系數；

T：積分時間常數；

T：差分時間常數。

擴展公式（2-1），調節器的輸出函數可以分為比例部分，積分部分和導數部分，分別為:

the比例部分的比例部分的數學表達式為 * MERGEFORMAT，p在比例部分中，Kp為比例系數，并且Kp越大，系統的過渡過程越快。可以快速消除靜態錯誤，但是如果Kp太高，則系統很容易發生過沖，振動并引起不穩定。因此，有必要適當?shù)剡x擇比例因子，以便獲得短而穩定的系統轉換過程的效果。

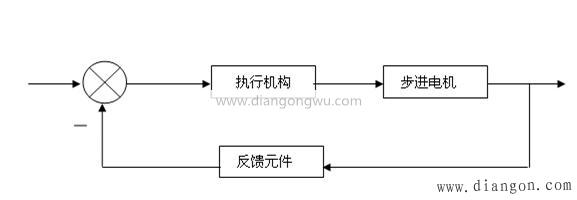

圖為比例調節器。

（3）

比例調節器

其中：U控制器輸出

* MERGEFORMAT比例因子

E調節器輸入偏差

* MERGEFORMAT控制音量基準

比例效應：對錯誤的快速響應，但不能擺脫穩態錯誤。如果太大，很容易變得不穩定。

⑵積分部分積分部分的數學表達式為 * MERGEFORMAT在數學表達式中，如果存在系統錯誤，則可以看出控制效果不斷提高。

增加或減少。僅當e（t）=0時，積分才是常數，并且控制功能不變。不可或缺的部分是消除系統錯誤。

積分時間常數 * MERGEFORMAT的選擇對積分部分有很大影響。 * MERGEFORMAT較大，積分效果較弱，此時系統清除錯誤所需的時間較長，調整過程較慢。 * MERGEFORMAT較小，并且在集成工作系統過渡期間可能會發生振動，但是可以快速消除錯誤。
