沈女士的朋友小Z是一家企業的老板。他講了一個故事。近年來，他們企業的一款電機產品頻繁出現匝間和過載故障。頭疼的是同樣的方案，同樣的流程。為什么突然出現更多的問題？小Z的營銷服務人員最終發現，幾乎所有有故障的電機都是變頻使用,的，他們的電機都是當時為這個客戶的工頻設備設計的。考慮到這個問題，今天我們就來簡單談?wù)劰ゎl電機的變頻問題。

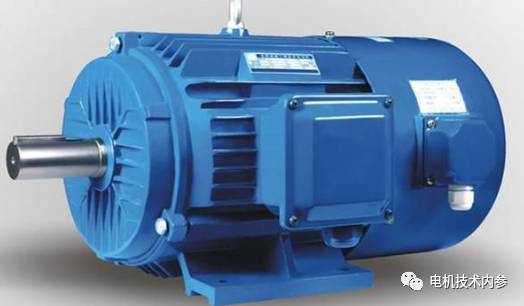

普通異步電動機按恒頻率、恒電壓運行方案設計，在接近額定工作點的狹窄區域內，能按設計預期高效運行，一般不適合寬范圍變頻調速。一些客戶出于成本考慮，直接使用普通異步電機作為變頻電機，導致電機故障頻繁或縮短使用壽命.事實上，很多電機公司都設計開發了寬頻電機，專門用于寬范圍變頻調速場合。.所以，話題又回到“普通異步電機作為變頻電機”的命題上。這種簡單粗暴的應用有哪些潛在危害？有必要升級到寬頻電機的?嗎今天，我們從理論分析入手，梳理故障頻發的內部機理，，并簡要說明問題。

效率降 溫升增

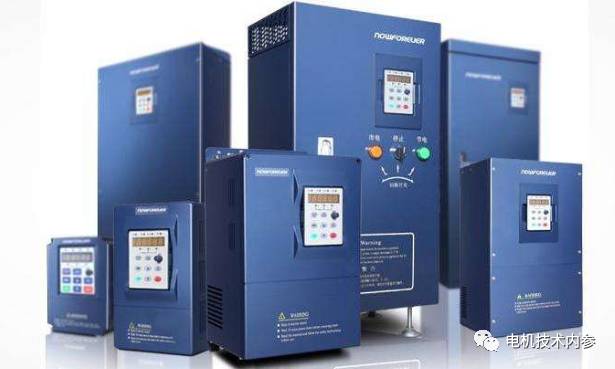

所有變頻器在運行中都會產生不同程度的諧波電壓和電流，這樣電機就可以在non-正弦電壓、電流條件下運行。變頻器的高次諧波效應會導致定子銅損、轉子銅損、鐵損和附加損耗的增加，尤其是轉子銅損。這些損耗會使電機額外發熱，降低效率和輸出功率，而如將普通三相異步電動機在變頻器條件下使用，最為直接的是溫升的增加，特別是對于IP系列電機影響更為嚴重.

當電源頻率較低時，電源中高次諧波造成的損耗較大。其次，當普通異步電機轉速降低時，冷卻風量明顯減少，使電機冷卻狀況變差。直接結果是溫升急劇增加，很難實現恒定的扭矩輸出。

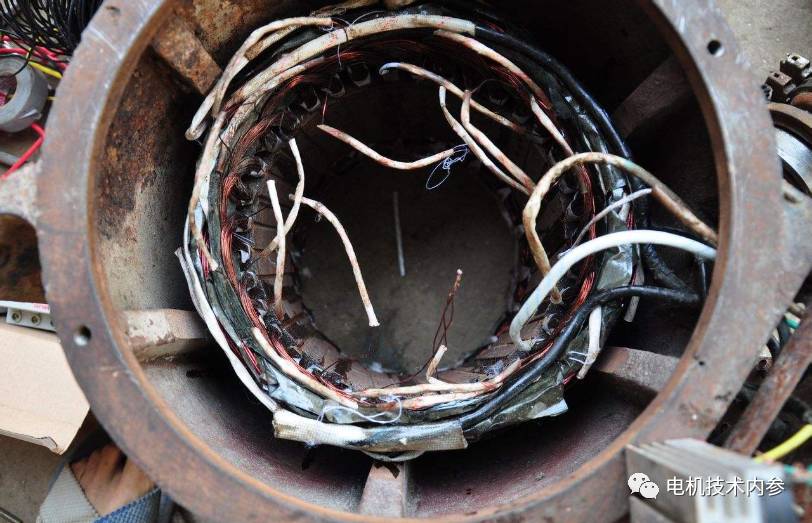

00-1010變頻器的載波頻率很高(約幾千到十幾千赫茲)，會使電機的定子繞組承受高壓，使電機的匝間絕緣承受嚴峻的考驗，并對電機的對地絕緣構成威脅。最終結果是繞組因匝間、相間和接地故障而過載。由于相間絕緣和接地絕緣的設計裕度相對較大，電機更具有匝間和過載的特點，但對于無相間塊的自動埋地機加工的定子，相對故障會相對較多。

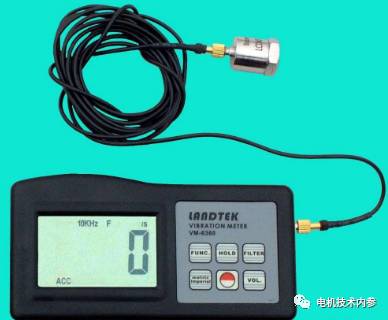

引起電磁噪聲和振動問題當普通異步電動機由變頻器供電時，電磁、機械、通風等因素引起的振動和噪聲問題會變得更加復雜。變頻電源中的時間諧波干擾電機電磁部分的固有空間諧波，形成各種電磁激振力.當電磁波頻率與電機本體的固有振動頻率相同或接近時，就會產生共振現象，并產生伴隨一定程度振動的嚴重電磁高頻噪聲。

變頻器用于為結構疲勞和絕緣老化供電。電機可以在極低的頻率和電壓下用無沖擊電流的方式啟動快速制動，變頻器提供的各種制動方式為頻繁啟動和制動創造了條件。然而，電機的機械系統和電磁系統在周期性交變力的作用下，給機械結構和絕緣結構帶來疲勞和加速老化問題。

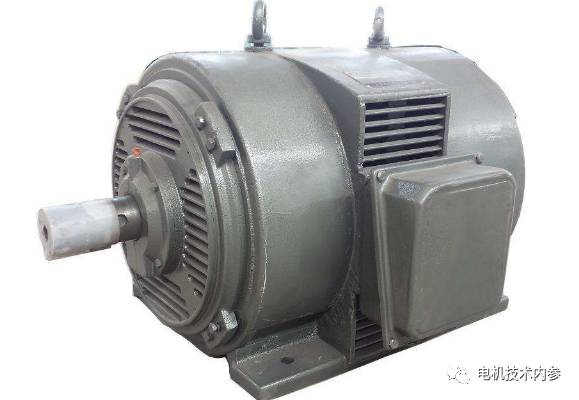

高性能變頻器的應用給電機行業帶來了革命性的變化，電機測試設備大多采用靜態可調變頻電源代替調壓器和變頻單元。但終端客戶大多以工頻供電，這就不可避免地帶來了一個不容忽視的隱患：靜態可調頻率電源供電時，電機可以正常運行，工頻電源可能無法正常啟動。沈女士的朋友小C就有這樣的經歷：一臺多速電機，在測試靜態可調變頻電源(變頻啟動)時，一切正常，客戶的工頻電源無法以一定速度啟動。因此，在模擬實際工況下通過供電測試的變頻電機在傳統供電場合的應用可能存在致命缺陷。
